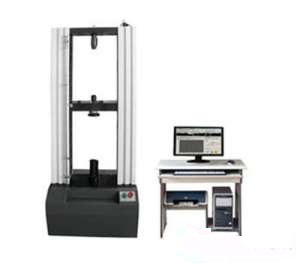

電子式拉力試驗機是用來對材料進行靜載、拉伸、壓縮、彎曲、剪切、剝離等力學性能試驗用的機械加力的試驗機，適用于塑料板材、管材、異型材，塑料薄膜及橡膠、電線電纜等材料的各種物理機械性能測試，是材料開發，為物性試驗、教學研究、質量控制等不可缺少的檢測設備。那電子式拉力試驗機測量原理又是怎樣的呢?下面將給大家講述電子式拉力試驗機測量原理。

電子式拉力試驗機力值的測量是經過測力傳感器、擴大器和數據處置系統來完成測量。從資料力學上得知，在小變形前提下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比，也與彈性的變構成正比。以S型試驗機傳感器為例，當傳感器遭到拉力P的效果時，因為彈性元件外表粘貼有應變片，由于彈性元件的應變與外力P的巨細成正比例，故此將應變片接入測量電路中，即可經過測出其輸出電壓，然后測出力的大小。

形變的測量經過形變測量安裝來測量，它是用來測量試樣在實驗進程中發生的形變。 該安裝上有兩個夾頭，經由一系傳記念頭構與裝在測量安裝頂部的光電編碼器連在一同，當兩夾頭間的間隔發作轉變時，帶動光電編碼器的軸扭轉，光電編碼器就會有脈沖旌旗燈號輸出。再由處置器對此旌旗燈號進行處置，就可以得出試樣的變形量。

橫梁位移的測量其道理同變形測量大致一樣，都是經過測量光電編碼器的輸出脈沖數來取得橫梁的位移量。

以上就是為大家介紹電子式拉力試驗機的測量原理，后續會不斷更新相關信息，如有想要了解的朋友請持續關注。
